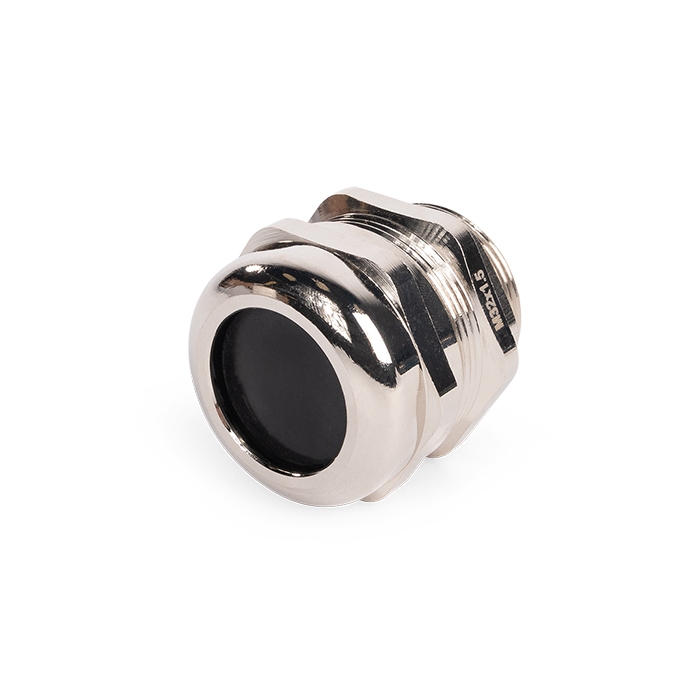

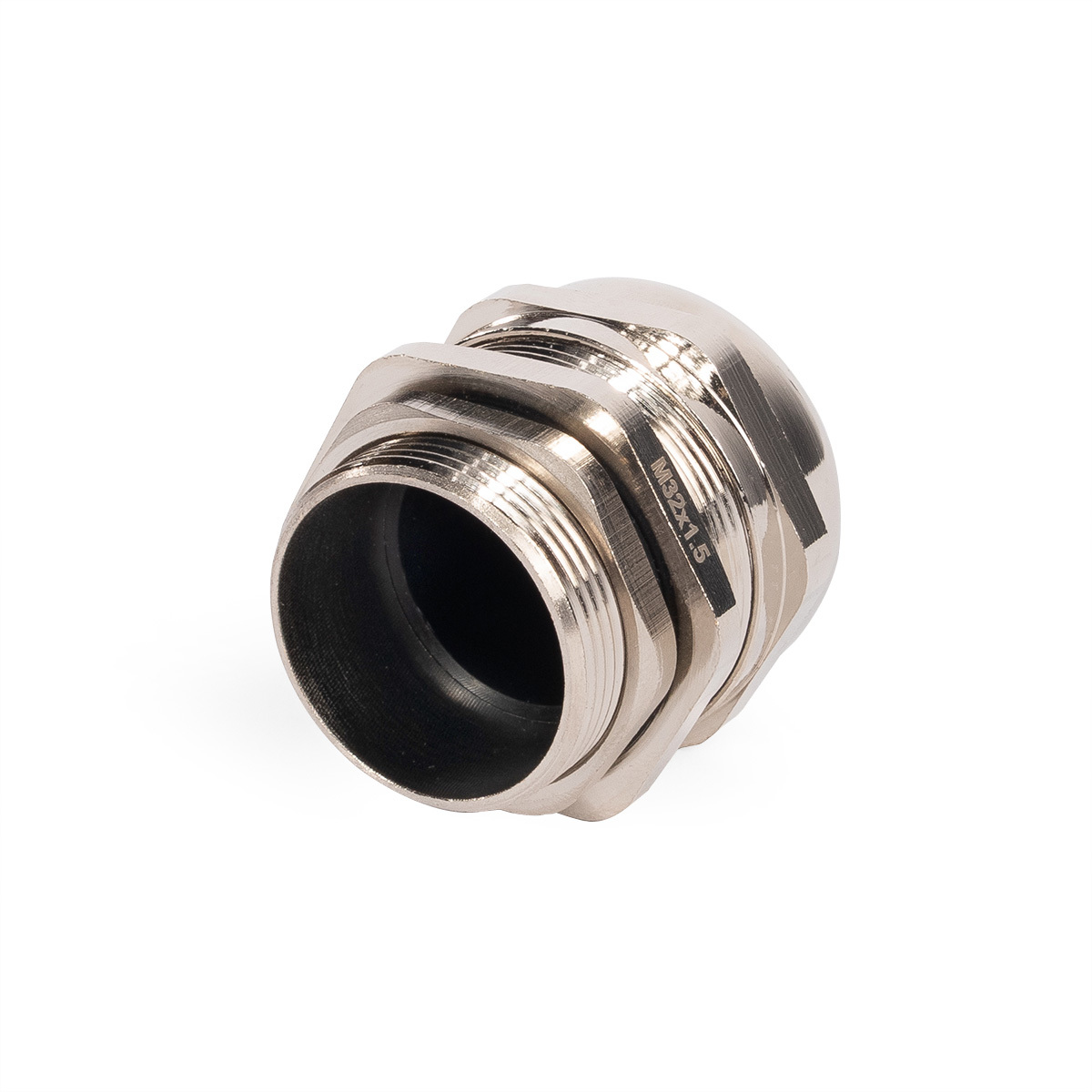

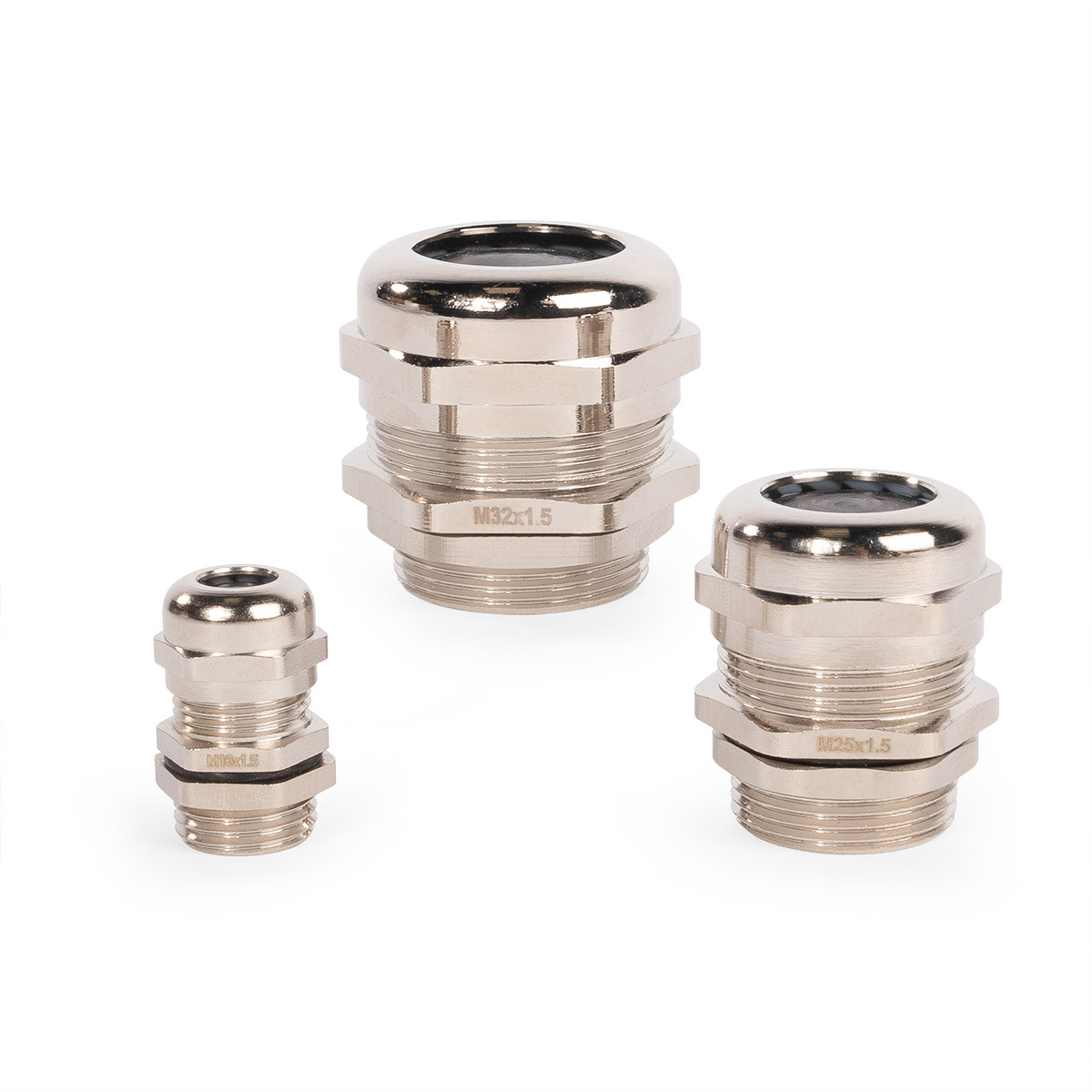

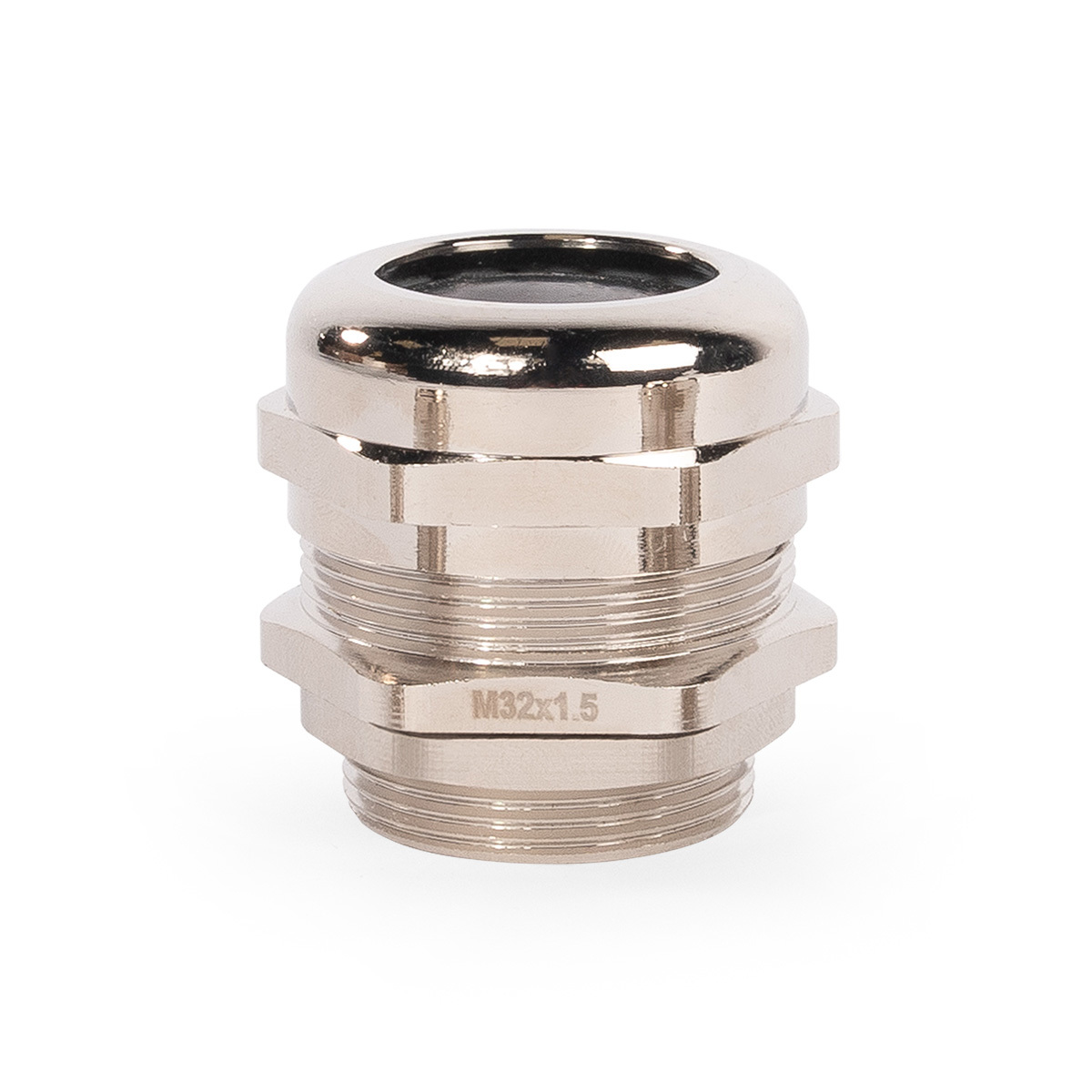

Кабельный ввод латунный с удлиненной метрической резьбой «M»

Серия

ПРОФИ

тип: MGM-L

Стойкость к ультрафиолету
Повышенной прочности
Cтойкость к погодным условиям
Не поддерживает горение
Не намагничиваемые
Вибростойкие
Маслостойкие
Морозоустойчивые
Не содержат галогенов
Влагостойкие
Степень защиты IP68

Для герметичного ввода–вывода кабелей и проводов в корпусах электрощитового оборудования

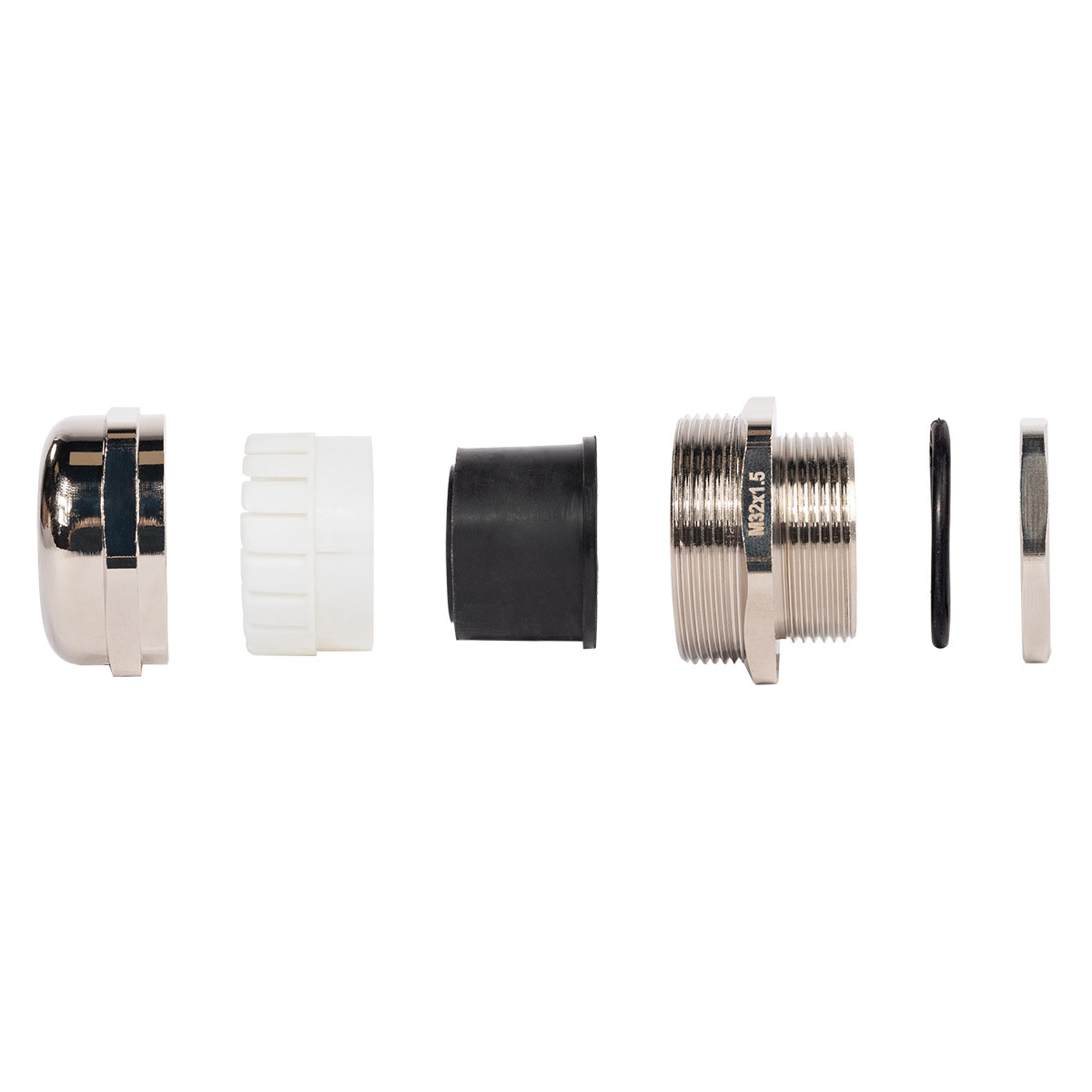

Материал:
- гайка, корпус, накидная гайка: никелированная латунь
- прижимная вставка: нейлон 6.6 по UL94 V2
- уплотнительная вставка и кольца: неопрен
Температура эксплуатации: от -40 °С до +100 °С, кратковременно +120°С
Особенности конструкции: удлиненная резьба для крепежа в корпусах щитового оборудования
Степень защиты IP68
Тип резьбы: метрическая по EN 60423
Стойкие к синтетическим маслам и всем видам топлива

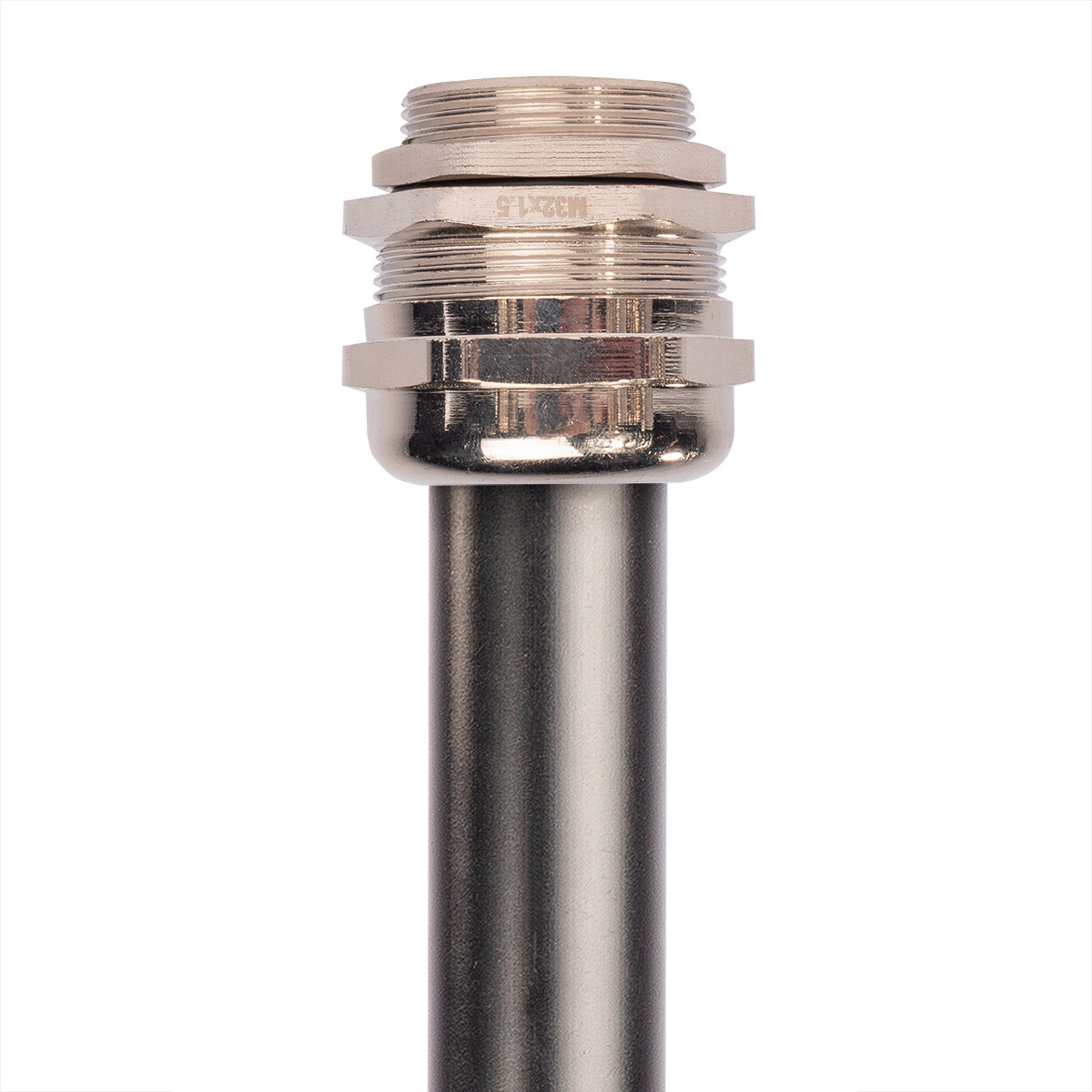

Благодаря пластмассовой вставке и резиновому кольцу обеспечивают герметичный обхват кабеля
Обладают особой прочностью, долговечностью и устойчивостью к агрессивным воздействиям внешней среды
Защитная мембрана предотвращает попадание пыли
Инструмент для монтажа отверстий:

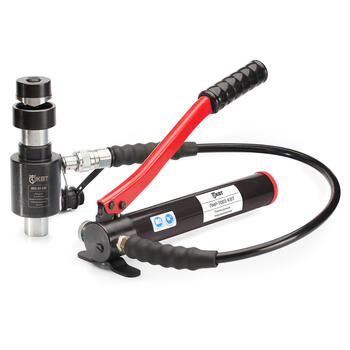

- системы гидравлические для пробивки отверстий: ПГПО-60 ПГПО-60А
- прессы гидравлические для пробивки отверстий: ПГРО-60А ПГРОу-60А ПГРОп-60А
- матрицы МПО для пробивки круглых отверстий, наборы перфоформ: НМПО-PG НМПО-MG

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 3 года

Срок службы 10 лет

Документация на продукцию

Паспорт на кабельные вводы латунные MGM, MGM-L, MGM-XL, MGM-EMC, MGM-R, MGM-DL

Инструкция по монтажу на кабельные вводы

Сертификация

Отказное письмо: продукция Fortisflex

Информационные материалы

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
88614	МGM-L 12 (3-6.5 мм)	10	шт	98.52
88615	МGM-L 16 (4-8 мм)	10	шт	143.03
88616	МGM-L 20 (6-12 мм)	10	шт	194.59
88617	МGM-L 25 (13-18 мм)	10	шт	342.20
88618	МGM-L 32 (18-25 мм)	6	шт	651.26

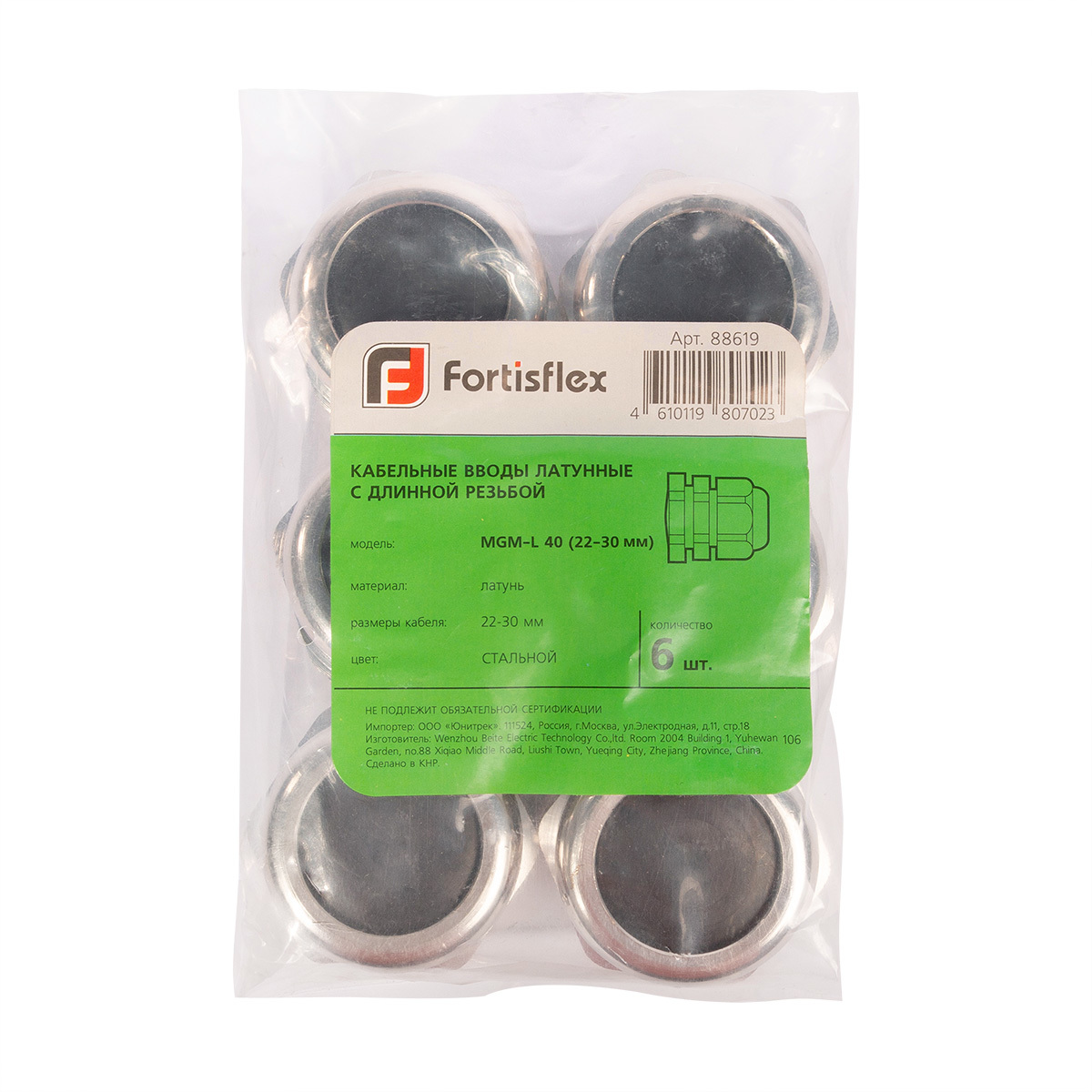

88619	МGM-L 40 (22-30 мм)	6	шт	818.44
88620	МGM-L 50 (32-38 мм)	6	шт	1 550.75
88621	МGM-L 63 (37-44 мм)	2	шт	2 565.29

Всего позиций: 8

SKU	товарные позиции	Тип соединения	Материал корпуса	Покрытие	Материал уплотнителя	Тип резьбы	Вводная резьба	Диапазон кабелей, мм	Номинальный диаметр, мм	Внутренний диаметр, мм	Длина резьбы, мм	Степень защиты от влаги и пыли	Температура эксплуатации, °С
88614	МGM-L 12 (3-6.5 мм)	ввод	латунь	никелированное	неопрен	метрическая	M12x1.5	3-6.5	12	6.5	10	IP 68	-40...100
88615	МGM-L 16 (4-8 мм)	ввод	латунь	никелированное	неопрен	метрическая	M16x1.5	4-8	16	8	10	IP 68	-40...100
88616	МGM-L 20 (6-12 мм)	ввод	латунь	никелированное	неопрен	метрическая	M20x1.5	6-12	20	12	10	IP 68	-40...100
88617	МGM-L 25 (13-18 мм)	ввод	латунь	никелированное	неопрен	метрическая	M25x1.5	13-18	25	18	12	IP 68	-40...100
88618	МGM-L 32 (18-25 мм)	ввод	латунь	никелированное	неопрен	метрическая	M32x1.5	18-25	32	25	12	IP 68	-40...100
88619	МGM-L 40 (22-30 мм)	ввод	латунь	никелированное	неопрен	метрическая	M40x1.5	22-30	40	30	15	IP 68	-40...100
88620	МGM-L 50 (32-38 мм)	ввод	латунь	никелированное	неопрен	метрическая	M50x1.5	32-38	50	38	15	IP 68	-40...100
88621	МGM-L 63 (37-44 мм)	ввод	латунь	никелированное	неопрен	метрическая	M63x1.5	37-44	63	44	15	IP 68	-40...100

Всего позиций: 8

SKU	товарные позиции	H	S	S₁	D	GL	AG
88614	МGM-L 12 (3-6.5 мм)	19	14	14	6.5	10	12
88615	МGM-L 16 (4-8 мм)	20	17	17	8	10	16
88616	МGM-L 20 (6-12 мм)	22.5	22	22	12	10	20
88617	МGM-L 25 (13-18 мм)	24	30	30	18	12	25
88618	МGM-L 32 (18-25 мм)	27	35	35	25	12	32
88619	МGM-L 40 (22-30 мм)	33.5	45	45	30	15	40
88620	МGM-L 50 (32-38 мм)	36.5	57	57	38	15	50
88621	МGM-L 63 (37-44 мм)	36.5	68	68	44	15	63

Всего позиций: 8

SKU	товарные позиции	.stp
88614	МGM-L 12 (3-6.5 мм)
88615	МGM-L 16 (4-8 мм)
88616	МGM-L 20 (6-12 мм)
88617	МGM-L 25 (13-18 мм)
88618	МGM-L 32 (18-25 мм)
88619	МGM-L 40 (22-30 мм)
88620	МGM-L 50 (32-38 мм)
88621	МGM-L 63 (37-44 мм)

Всего позиций: 8
