Удлинительный комплект

тип: КУ

Рабочее напряжение до 10 кВ
Стойкость к ультрафиолету
Cтойкость к погодным условиям
Усадка газовой горелкой
Усадка строительным феном

(ТУ 3599-006-9784872-2006)

Предназначены для удлинения концевых муфт «КВТ» при подключении их к крупногабаритным устройствам за счет увеличения длины разделки кабеля
Состав комплекта:

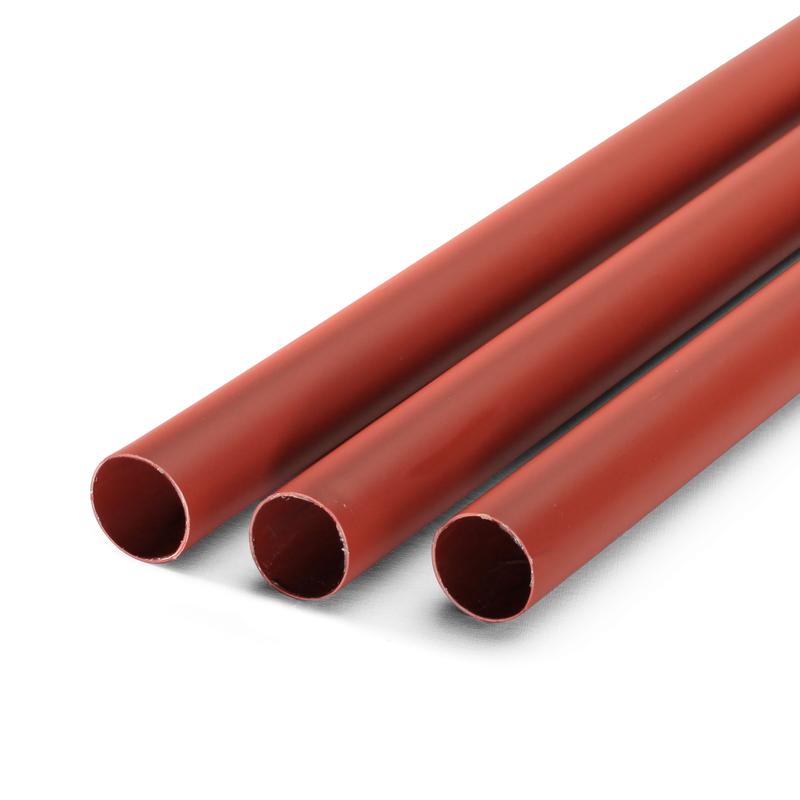

3 термоусаживаемые антитрекинговые трубки длиной 650 мм

Устойчивы к явлению трекинга и эрозии
Устойчивы к воздействию ультрафиолетовых лучей и погодно-климатическим условиям
Применение комплекта удлинения КУ дополнительно увеличивает длину пути токов утечки и может быть рекомендовано для наружной установки без дополнительных изоляторов
Максимально возможное удлинение габаритов стандартной муфты составляет 600 мм. При необходимости увеличения длины более чем на 600 мм можно воспользоваться еще одним комплектом
Комплект универсален и может быть использован для концевых муфт как внутренней, так и наружной установки
Один комплект может применятся для удлинения концевых муфт на различный тип кабеля и различного диапазона сечений
Инструмент для монтажа: высокотемпературные строительные фены серии ТТ, пропановая горелка ПГ, портативные бутановые горелки марки «КВТ»

товарные позиции	Тип муфты
товарные позиции	Тип муфты	КУ №1^(КВТ)	3КВТп-10-25/50, 3КНТп-10-25/50
КУ №2^(КВТ)	3ПКВТп-10-35/50, 3ПКНТп-10-35/50, 3КВТп-10-70/120, 3КНТп-10-70/120
КУ №3^(КВТ)	3ПКВТп-10-70/120, 3ПКНТп-10-70/120, 3КВТп-10-150/240, 3КНТп-10-150/240
КУ №4^(КВТ)	3ПКВТп-10-150/240, 3ПКНТп-10-150/240

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 3 года

Срок службы 30 лет

Документация на продукцию

Инструкция по монтажу КУ

Сертификация

Отказное письмо на термоусаживаемую продукцию

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
67007	КУ №1	1	шт	1 009.84
67008	КУ №2	1	шт	1 160.24
67009	КУ №3	1	шт	1 561.06
67010	КУ №4	1	шт	2 514.76

Всего позиций: 4

SKU	товарные позиции	Тип компонента	Технология монтажа	Рабочее напряжение, до (кВ)	Сечение жил, мм²	Опции
67007	КУ №1	Комплект	термоусаживаемая	10	25/35/50	бумажная изоляция
67008	КУ №2	Комплект	термоусаживаемая	10	35/50/70/95/120	бумажная, пластмассовая изоляция
67009	КУ №3	Комплект	термоусаживаемая	10	70/95/120/150/185/240	бумажная, пластмассовая изоляция
67010	КУ №4	Комплект	термоусаживаемая	10	150/185/240	пластмассовая изоляция

Всего позиций: 4

SKU	товарные позиции
67007	КУ №1
67008	КУ №2
67009	КУ №3
67010	КУ №4

Всего позиций: 4

SKU	товарные позиции	.stp
67007	КУ №1
67008	КУ №2
67009	КУ №3
67010	КУ №4

Всего позиций: 4

Почему концевые муфты КВТ на напряжение 1 кВ не разделяются на внутреннюю и наружную установку?

Все дело в явлении трекинга. Трекинг – это процесс образования проводящих угольных дорожек на поверхности внешний изоляции высоковольтных муфт, вследствие совместного воздействия электрического напряжения, влажности и загрязнений. Таким образом, чем значительнее воздействие вышеуказанных факторов, тем выше риск выхода из строя концевой муфты. Вот почему принято разделять муфты от 10 кВ и выше на концевые муфты внутренней и муфты наружной установки. И дополнительно применять меры к усилению трекингостойкости изоляции в муфтах наружной установки. Как показывают исследования, явление трекинга в концевых муфтах наружной установки начинает проявляться уже при напряжении 3 кВ. Таким образом, в муфтах до 1 кВ деление по месту установки становиться не нужным. Из-за отсутствия необходимости определения, какая же муфта нужна, внутренняя или наружная, использования единой концевой муфты на напряжение до 1 кВ становиться наиболее удобной и практичной.
