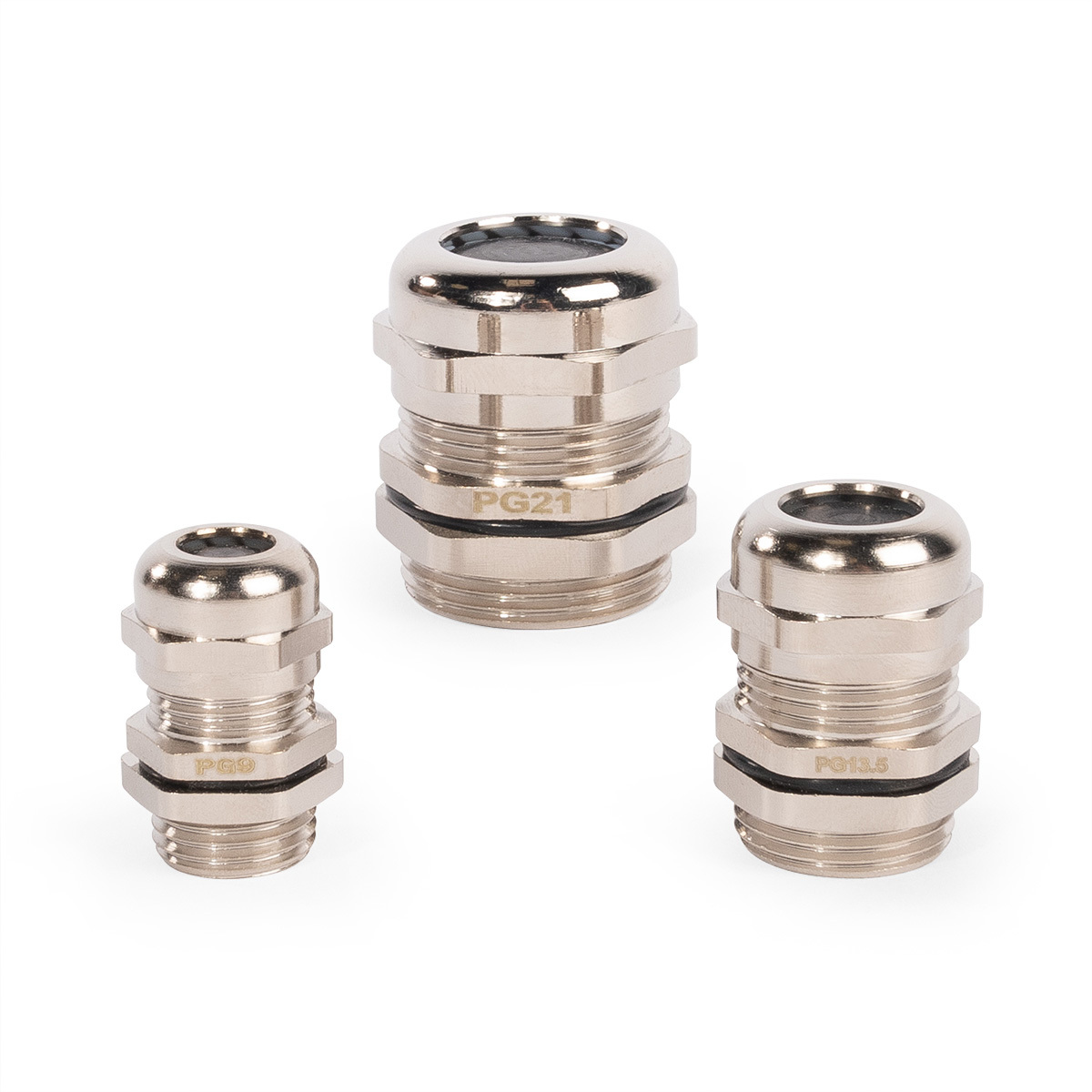

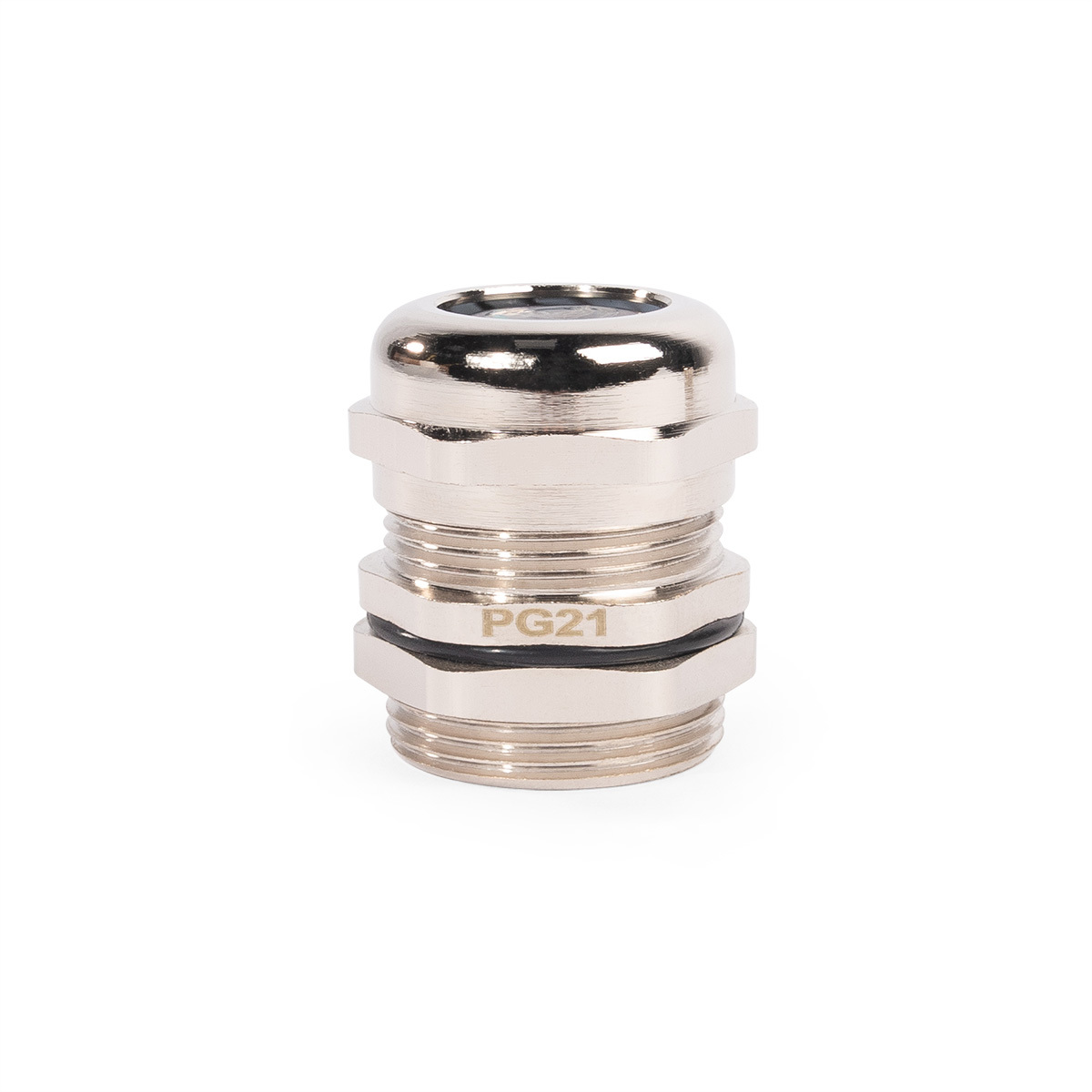

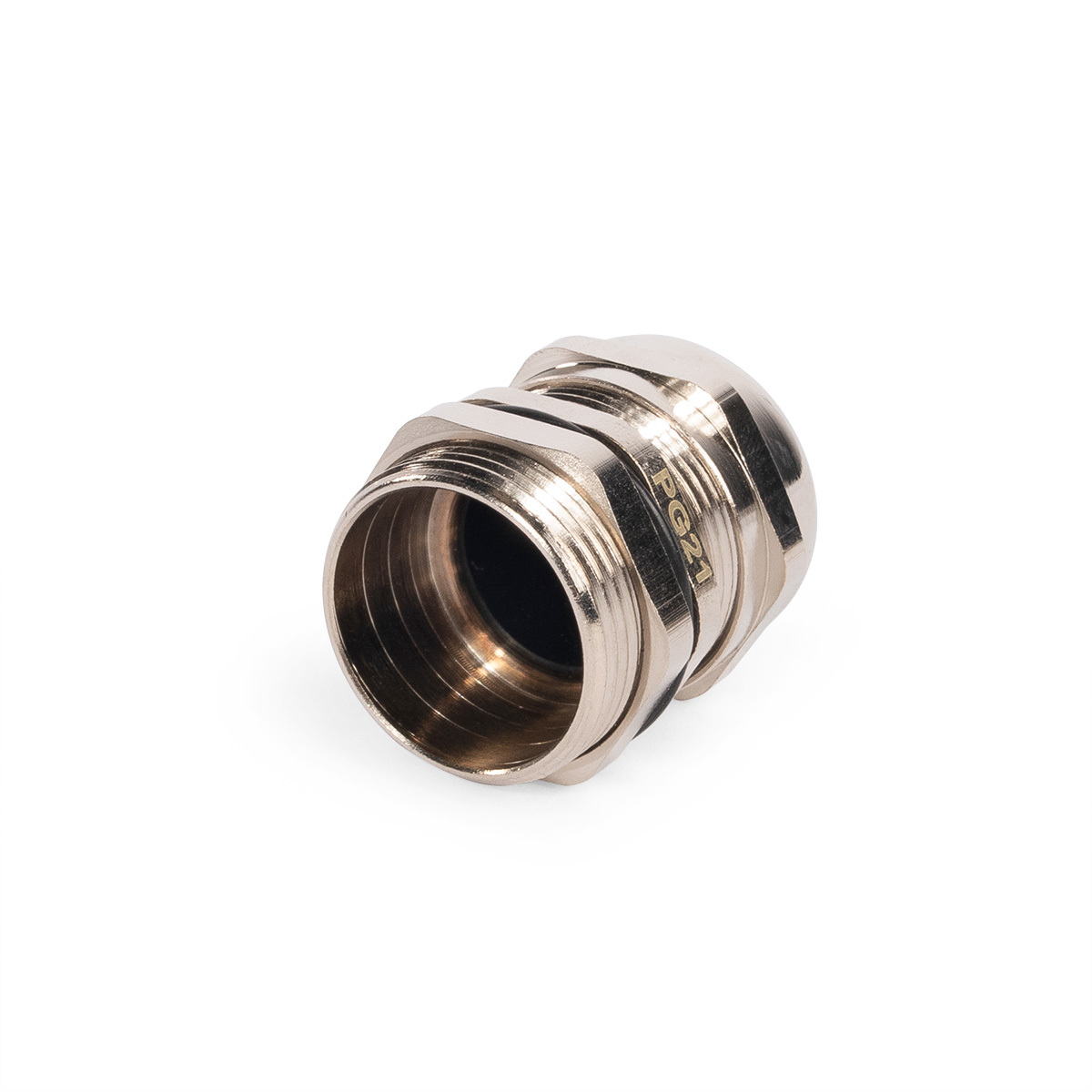

Кабельный ввод латунный с удлиненной резьбой «PG»

Серия

ПРОФИ

тип: PGM-L

Стойкость к ультрафиолету
Повышенной прочности
Cтойкость к погодным условиям
Не поддерживает горение
Не намагничиваемые
Вибростойкие
Маслостойкие
Морозоустойчивые
Не содержат галогенов
Многоразового использования
Влагостойкие
Степень защиты IP68

Предназначены для герметичного ввода-вывода кабелей и проводов в корпусах щитового электрооборудования

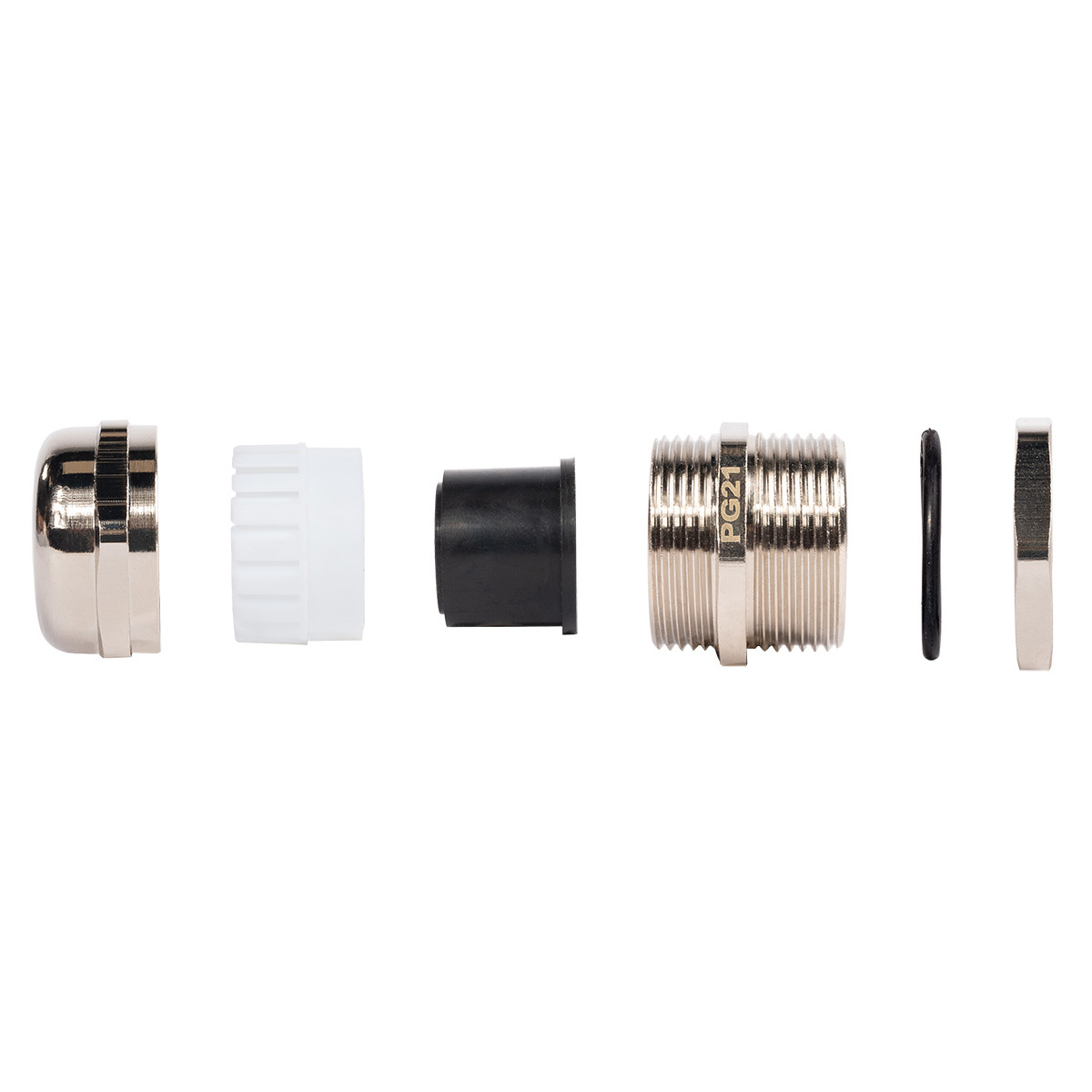

Материал:
- гайка, корпус, накидная гайка: никелированная латунь
- прижимная вставка: нейлон 6.6 по UL94 V2
- уплотнительная вставка и кольца: неопрен
Температура эксплуатации: от -40 °С до +100 °С, кратковременно +120°С
Особенности конструкции: удлиненная резьба для крепежа в корпусах щитового оборудования
Степень защиты IP68
Тип резьбы: PG- электроарматурная по DIN 40430
Стойкие к синтетическим маслам и всем видам топлива

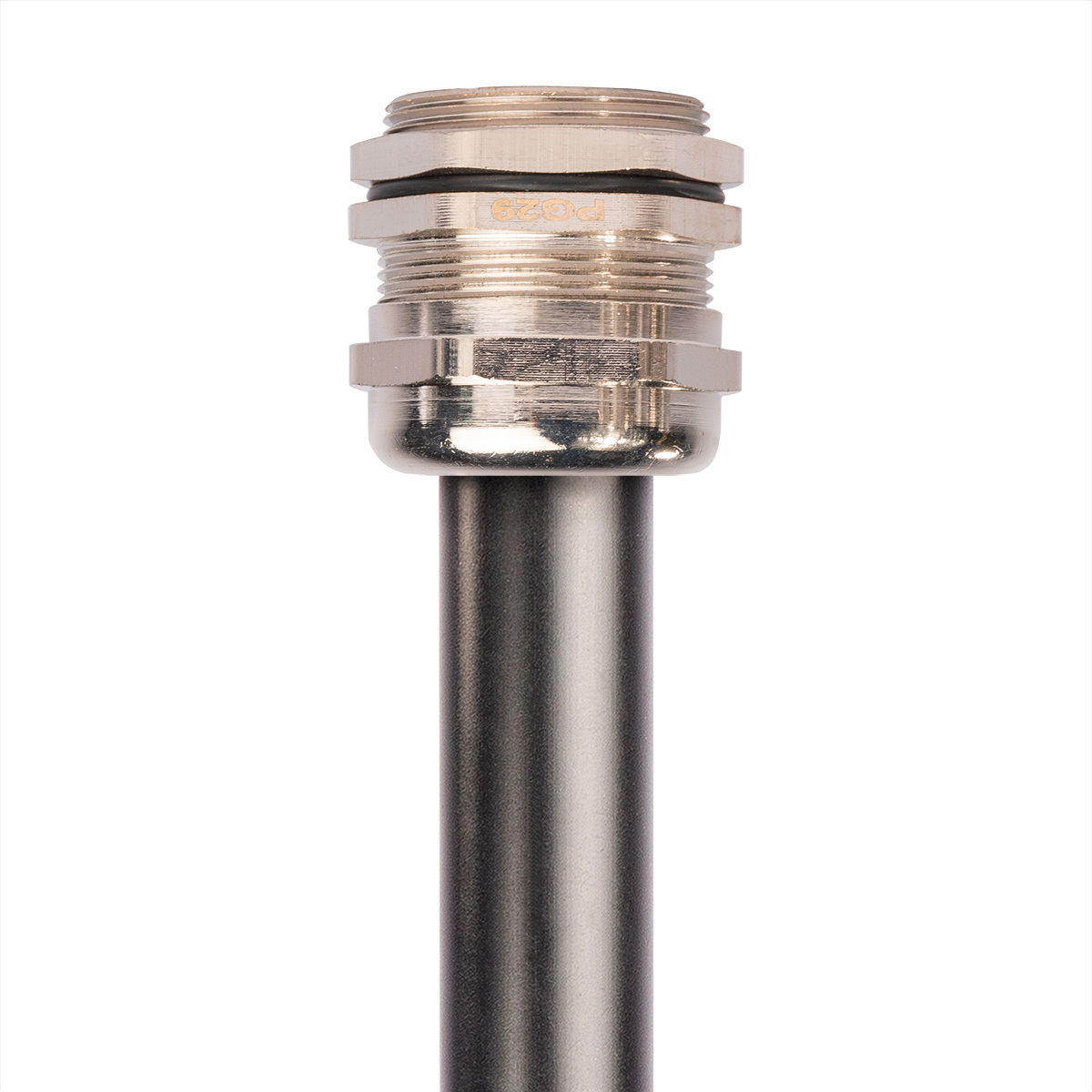

Благодаря пластмассовой вставке и резиновому кольцу обеспечивают герметичный обхват кабеля
Обладают особой прочностью, долговечностью и устойчивостью к агрессивным воздействиям внешней среды
Защитная мембрана предотвращает попадание пыли
Рекомендуемый инструмент:
- системы гидравлические для пробивки отверстий: ПГПО-60 ПГПО-60А
- прессы гидравлические для пробивки отверстий: ПГРО-60А ПГРОу-60А ПГРОп-60А
- матрицы МПО для пробивки круглых отверстий

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 3 года

Срок службы 10 лет

Документация на продукцию

Паспорт на кабельные вводы латунные PGM, PGM-L

Инструкция по монтажу на кабельные вводы

Сертификация

Отказное письмо: продукция Fortisflex

Информационные материалы

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
88831	PGM-L 7 (3-6.5 мм)	10	шт	93.84
88832	PGM-L 9 (4-8 мм)	10	шт	135.60
88833	PGM-L 11 (5-10 мм)	10	шт	157.58
88834	PGM-L 13.5 (6-12 мм)	10	шт	185.39
88835	PGM-L 16 (10-14 мм)	10	шт	216.46

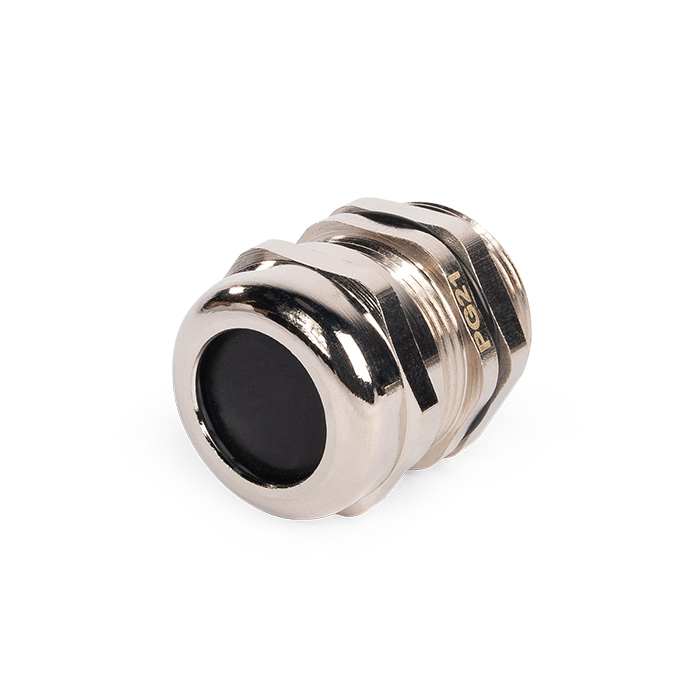

88837	PGM-L 21 (13-18 мм)	10	шт	336.10
88839	PGM-L 29 (18-25 мм)	6	шт	624.77

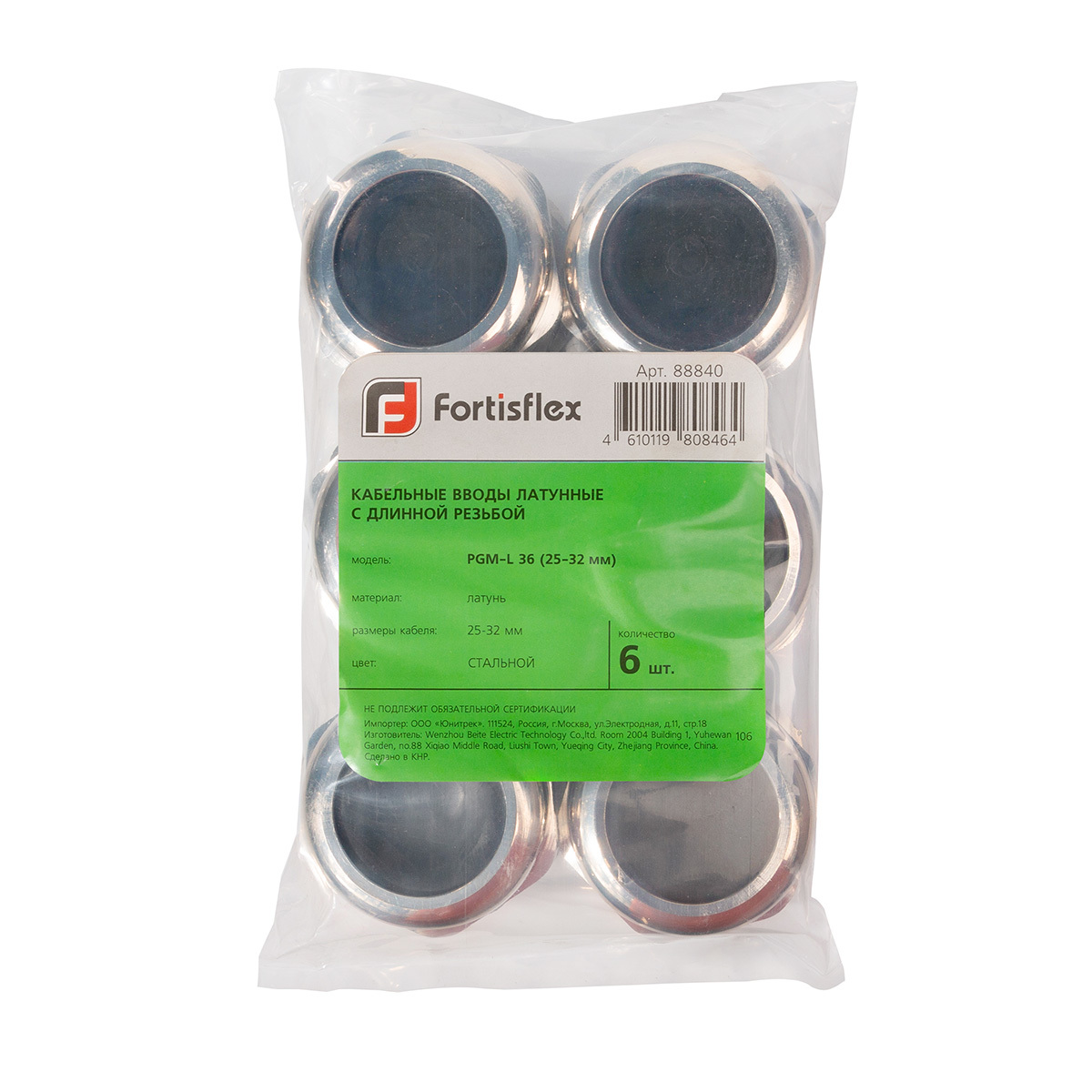

88840	PGM-L 36 (25-32 мм)	6	шт	1 016.32

Всего позиций: 8

SKU	товарные позиции	Тип соединения	Материал корпуса	Покрытие	Материал уплотнителя	Тип резьбы	Вводная резьба	Диапазон кабелей, мм	Номинальный диаметр, мм	Длина резьбы, мм	Степень защиты от влаги и пыли	Температура эксплуатации, °С
88831	PGM-L 7 (3-6.5 мм)	ввод	латунь	никелированное	неопрен	PG	PG7	3-6.5	12.5	10	IP 68	-40...100
88832	PGM-L 9 (4-8 мм)	ввод	латунь	никелированное	неопрен	PG	PG9	4-8	15.2	10	IP 68	-40...100
88833	PGM-L 11 (5-10 мм)	ввод	латунь	никелированное	неопрен	PG	PG11	5-10	18.6	10	IP 68	-40...100
88834	PGM-L 13.5 (6-12 мм)	ввод	латунь	никелированное	неопрен	PG	PG13,5	6-12	20.4	10	IP 68	-40...100
88835	PGM-L 16 (10-14 мм)	ввод	латунь	никелированное	неопрен	PG	PG16	10-14	22.5	10	IP 68	-40...100
88837	PGM-L 21 (13-18 мм)	ввод	латунь	никелированное	неопрен	PG	PG21	13-18	28.3	12	IP 68	-40...100
88839	PGM-L 29 (18-25 мм)	ввод	латунь	никелированное	неопрен	PG	PG29	18-25	37	12	IP 68	-40...100
88840	PGM-L 36 (25-32 мм)	ввод	латунь	никелированное	неопрен	PG	PG36	25-32	47	15	IP 68	-40...100

Всего позиций: 8

SKU	товарные позиции	H	S	S₁	D	GL	AG
88831	PGM-L 7 (3-6.5 мм)	19	14	14	6.5	10	12.5
88832	PGM-L 9 (4-8 мм)	20	17	17	8	10	15.2
88833	PGM-L 11 (5-10 мм)	21	20	20	10	10	18.6
88834	PGM-L 13.5 (6-12 мм)	22.5	22	22	12	10	20.4
88835	PGM-L 16 (10-14 мм)	22	24	24	14	10	22.5
88837	PGM-L 21 (13-18 мм)	24.5	30	30	18	12	28.3
88839	PGM-L 29 (18-25 мм)	30	40	40	25	12	37
88840	PGM-L 36 (25-32 мм)	34	50	50	32	15	47

Всего позиций: 8

SKU	товарные позиции	.stp
88831	PGM-L 7 (3-6.5 мм)
88832	PGM-L 9 (4-8 мм)
88833	PGM-L 11 (5-10 мм)
88834	PGM-L 13.5 (6-12 мм)
88835	PGM-L 16 (10-14 мм)
88837	PGM-L 21 (13-18 мм)
88839	PGM-L 29 (18-25 мм)
88840	PGM-L 36 (25-32 мм)

Всего позиций: 8
